Страна Япония

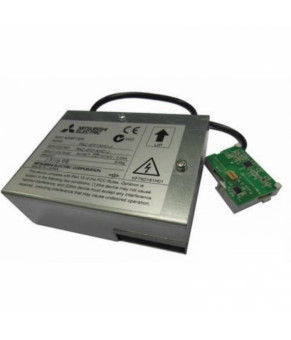

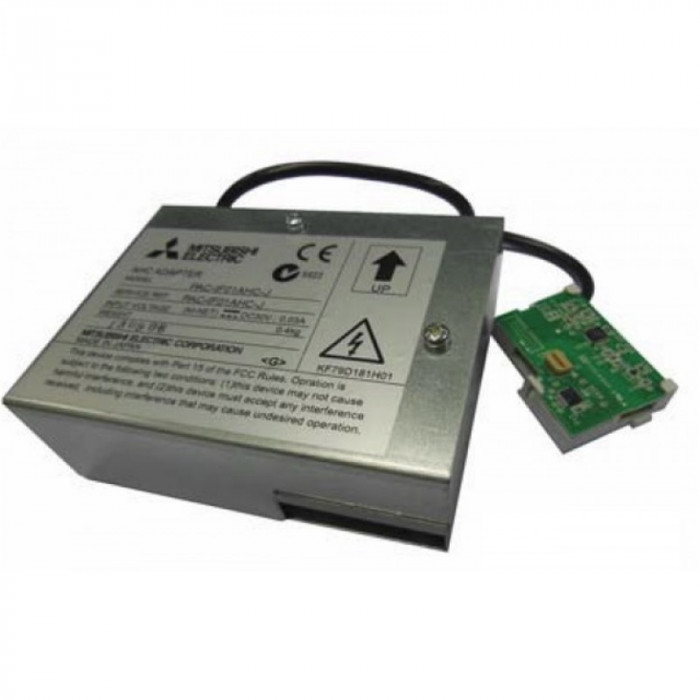

Конвертер PAC-IF01AHC-J выполняет преобразование данных из сигнальной линии M-NET для передачи их в контроллер серии ALPHA2. Контроллеры ALPHA2 — это серия программируемых логических контроллеров производства компании MITSUBISHI ELECTRIC CORPORATION.
1 комплект «PAC-IF01AHC-J + ALPHA2» позволяет реализовать следующие функции:
а) PAC-IF01AHC-J — 116 мм х 90 мм х 40 мм, длина кабеля с адаптером ALPHA2 (AL2-CAB) 500 мм; ALPHA2 — 124,6 мм х 90 мм х 52 мм. Подключение сетевого напряжения к конвертеру PAC-IF01AHC-J не требуется, он получает питание из сигнальной линии M-NET. Индекс потребляемой мощности 0,5. Управление внешними устройствами, используя датчики кондиционера и пульта управления.
б) Синхронизация работы кондиционера (не более 2 групп по 16 блоков в каждой) с внешними устройствами, подключенными к контроллеру ALPHA2. Мониторинг статуса «исправен/неисправен» может одновременно производиться для 50 блоков.
в) Управление кондиционерами в сети M-NET (не более 2 групп по 16 блоков в каждой).
г) Мониторинг входных/выходных цепей ALPHA2 через пульты и центральные контроллеры Mitsubishi Electric.
Габаритные размеры:
а) PAC-IF01AHC-J — 116 мм х 90 мм х 40 мм, длина кабеля с адаптером ALPHA2 (AL2-CAB) 500 мм;
б) ALPHA2 — 124,6 мм х 90 мм х 52 мм.
Примечания:
В сигнальной линии M-NET информация от датчиков может передаваться с интервалом до 70 с. Для реализации систем управления реального времени следует подключать внешние аналоговые датчики к входам контроллера ALPHA2.
Конвертер PAC-IF01AHC-J совместим с пультом управления PAR-U02MEDA-J, а также центральным контроллером EW-50E.

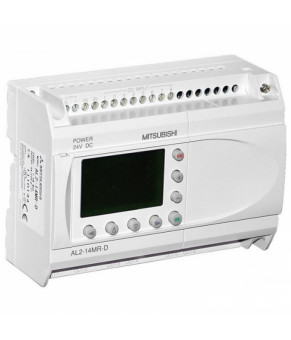

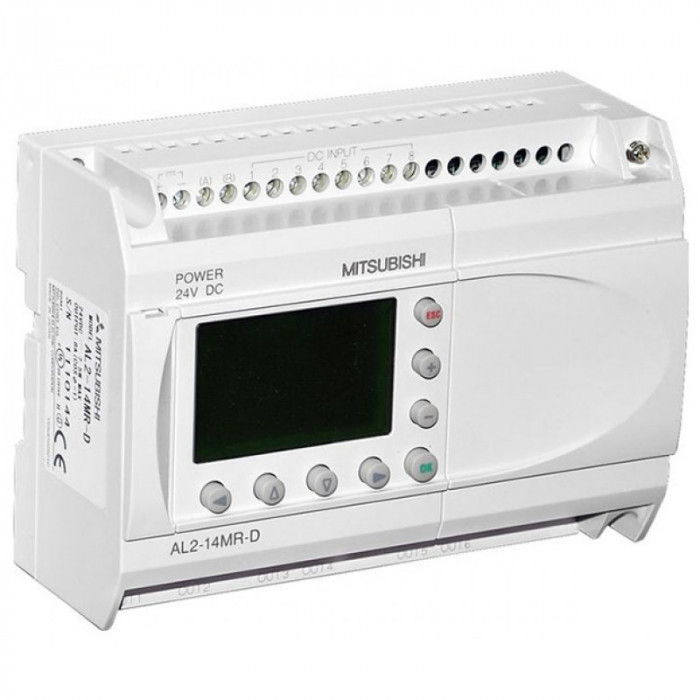

Конвертер PAC-IF01AHC-J совместим только со следующими контроллерами серии ALPHA2: AL2-14MR-A, AL2-14MR-D, AL2-24MR-A, AL2-24MR-D.
Назначение комплектующего Для мульти сплит систем
Страна производитель Япония
