Страна: Польша
Питание В 230В/50Гц +/-10%
Нагрузка на выход насоса А 0.5
Нагрузка выходов 1-8 А 0.3
Безпотенциальный контакт А ./1
Связь Проводная
Размеры контроллера мм 335х105х75

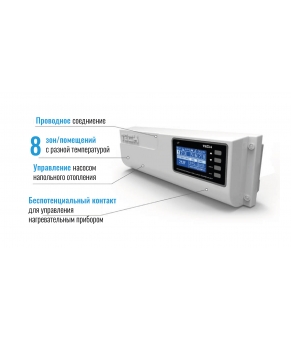

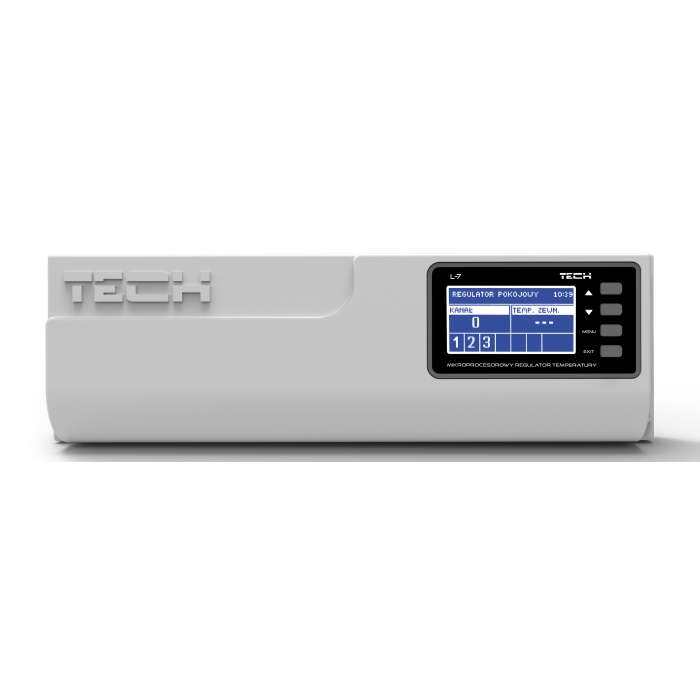

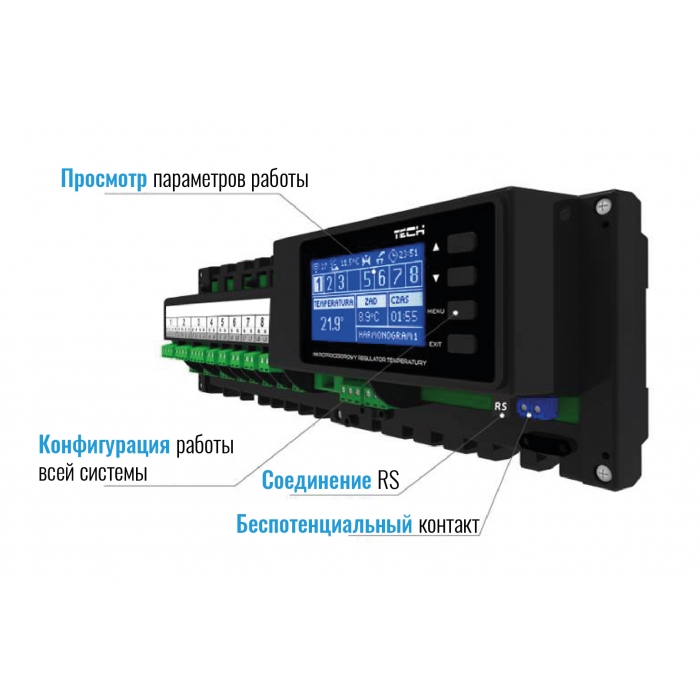

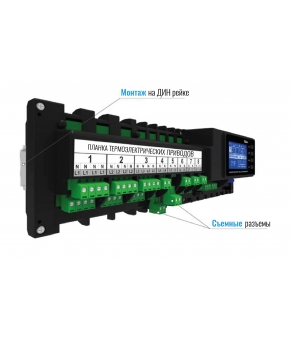

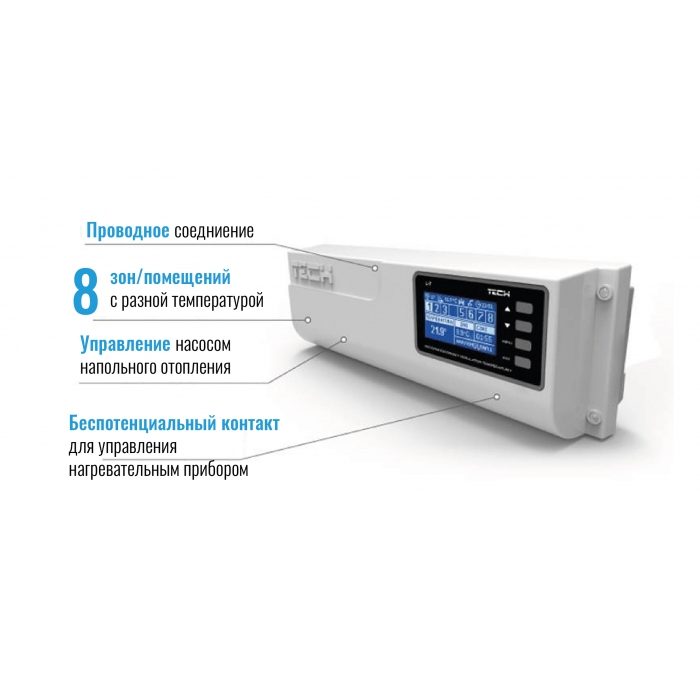

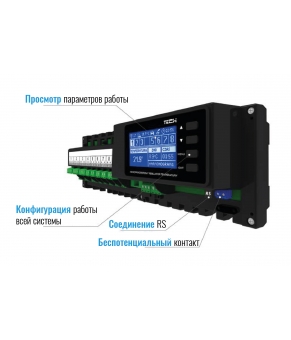

Проводной контроллер термоэлектрических приводов TECH L-7

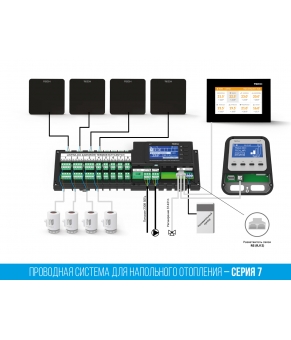

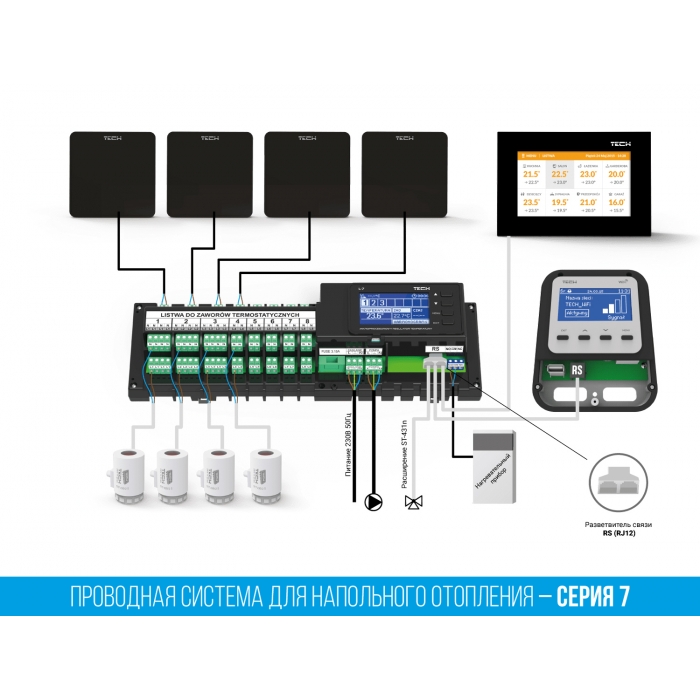

Монтажная планка TECH L-7 – это контроллер, который на основе сигнала комнатных датчиков температуры, управляет работой термоэлектрических приводов, находящихся на разделительном коллекторе. Данный контроллер является проводным, т.е. передача сигнала от датчика температуры в помещении, к монтажной планке происходит по проводам.
Использование контроллера TECH L-7 позволяет управлять:
температурой воздуха максимально в 8-ми помещениях (зонах);
работой котла (через сухой контакт);
работой циркуляционного насоса соответствующего контура отопления;
смесительным клапаном (при использовании контроллера TECH ST-431n)

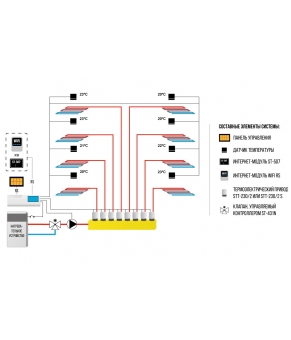

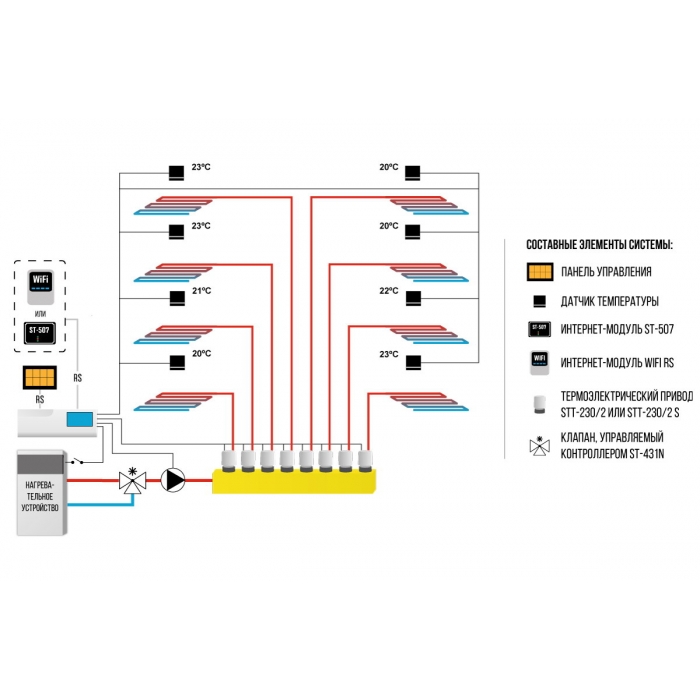

При достижении заданной температуры во всех помещениях (зонах), контроллер закрывает все термоэлектрические приводы на разделительной гребенке, выключает насос и выключает котел, через сухой контакт, так как нет необходимости в их работе. Как только в одном помещении температура падает ниже заданной на гистерезис – то контроллер открывает термоэлектрические приводы, обслуживающие эту зону, включает насос и включает нагревательный прибор.

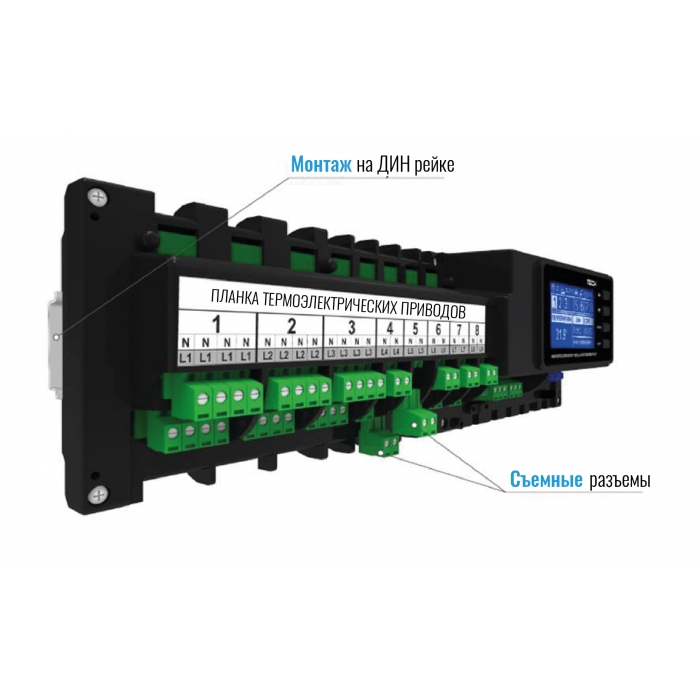

Монтажная планка TECH L-7 работает только с нормально закрытыми термоэлектрическими приводами TECH STT-230/2 и TECH STT-230/2S (или приводами других производителей) с напряжением питания 230В.
Монтажная планка L-7 работает только с проводными датчиками температуры. Кабель, соединяющий датчик температуры с монтажной планкой должен быть двухжильным с рекомендованным сечением 0,75мм. В случае, если длина кабеля составляет более 10 метров – то необходимо использовать экранированный кабель, который с одной стороны заземлить. Это позволит избежать действия помех на передаваемый сигнал.
Максимальное количество обслуживаемых термоэлектрических приводов в одной зоне зависит от мощности используемого привода. Суммарная нагрузка приводов для одной зоны не должна превышать 66 Вт.
Пример:
Мощность привода TECH STT-230/2 – 2 Вт
Количество приводов на зону – 66 : 2 = 33 шт.
Отличительной особенностью, монтажной планки 7-й серии, является наличие возможности подключения к ней беспроводной выносной панели TECH M-7, благодаря которой, управление температурой во всех помещениях становится более удобным для пользователя (с одного места). Выносная панель TECH M-7 не имеет встроенного датчика температуры и не может измерять температуру в том помещении, в котором она находится.
Страна производитель Польша
Назначение комплектующего Для термоэлектрических приводов
