Страна-производитель Дания
Рабочая жидкость: Вода
Диапазон температур жидкости: -10 .. 110 °C
Температура перекачиваемой жидкости: 60 °C
Плотность: 983.2 кг/м³
Технические данные:
TF класс: 110
Данные на фирменной табличке: CE,VDE,EAC
Материалы:
Корпус насоса: Чугун
Рабочее колесо: PES 30%GF
Монтаж:
Диапазон температуры окружающей среды: 0 .. 40 °C
Макс. рабочее давление: 10 бар

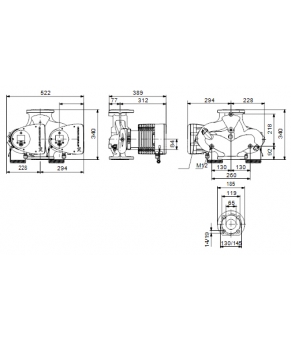

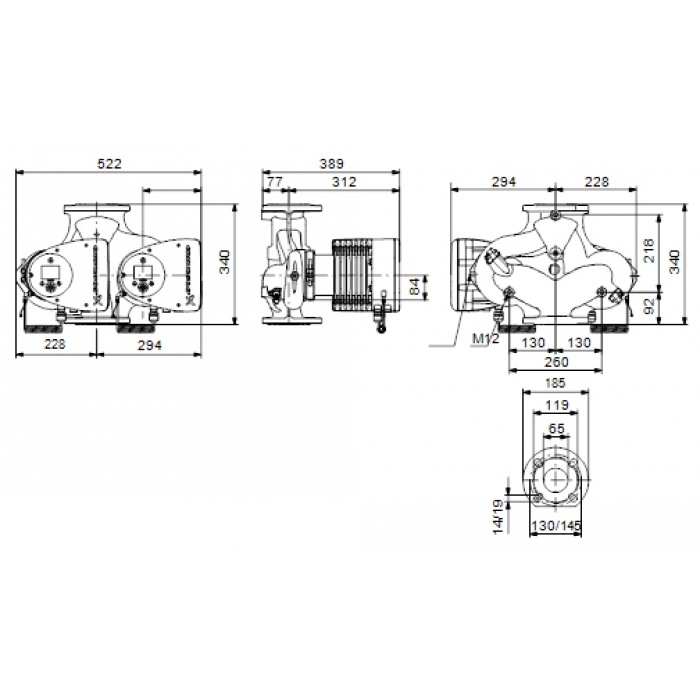

Стандартный фланец: DIN
Соединение труб: DN 65
Допустимое давление: PN6/10
Монтажная длина: 340 мм
Данные электрооборудования:
Потребляемая мощность-P1: 22 .. 478 Вт
Частота питающей сети: 50 Hz
Номинальное напряжение: 1 x 230 V
Максимальное потребление тока: 0.24 .. 2.12 A
Класс защиты (IEC 34-5): X4D
Класс изоляции (IEC 85): F
Другое:
Маркировка: Grundfos Blueflux
Класс электропотребления (EEI): 0.17
Нетто вес: 40 кг
Полный вес: 47.6 кг
Объем упаковки: 137 м³
Индикация процесса работы, включения/отключения питания, режимов управления, энергопотребления, расхода теплоносителя, аварийных состояний.
10 режимов работы: autoadapt/flowadapt/пропорционального давления/постоянного давления/фиксированной частоты вращения/постоянной темпрературы/перепада температуры/максимальных рабочих характеристик/минимальных рабочих характеристик/ночной автоматический режим.
Циркуляционные насосы серии MAGNA3 модели D разработаны для обеспечения циркуляции жидкостей в отопительных системах с переменным расходом, где желательно задавать оптимальную рабочую точку насоса в целях снижения энергозатрат. Отлично подходит как для новых систем, так и для замены. Насос идеально подходит для работы в системах с автоматической регулировкой давления. Данная серия насосов позволяет избежать использования дорогих байпасных клапанов и аналогичных компонентов.
Оборудован четырехполюсным синхронным электродвигателем с постоянными магнитами. Данный тип электродвигателя характеризуется повышенным КПД по сравнению с традиционно используемыми асинхронными электродвигателями с короткозамкнутым ротором. Скорость вращения электродвигателя регулируется встроенным частотным преобразователем.
Имеет конструкцию типа "мокрый ротор", т.е. насос и электродвигатель составляют единый блок без торцевого уплотнения. В качестве смазки для подшипников используется перекачиваемая жидкость.
Корпус насоса изготовлен из чугуна с электростатической окраской для лучшей коррозионной устойчивости. Фланцевые подключения по стандарту EN 1092-2.
Функция переменной работы сдвоенного насоса позволяет управлять сдвоенными насосами без использования внешнего контроллера. Сдвоенный насос работает в переменном режиме, т.е. единовременно работает только одна головная часть. Головные части связываются посредством радиосвязи и меняются друг с другом каждые 24 часа или в случае аварии одной из головных частей.
Насос может выполнять функцию некоммерческого прибора учета тепловой энергии при подключении дополнительного внешнего датчика температуры.
Насос MAGNA3 имеет TFT-дисплей диагональю 4 дюйма с интуитивно-понятным дружественным интерфейсом. Панель управления снабжена удобными, выполненными из высококачественного силикона кнопками для навигации по меню. Панель управления предназначена для того, чтобы дать пользователю простой и быстрый доступ к эксплуатационным данным насоса по месту его установки.
Возможность подключения к беспроводному модулю Grundfos GO.
Внешние входы и выходы:
-Цифровой вход - обеспечивает возможность удаленного пуска и остановки насоса, а также включение режимов работы по максимальной или минимальной характеристике.
-Аналоговый вход может использоваться для подключения внешнего датчика либо для приема сигналов от системы BMS.
-2 настраиваемых релейных выхода с беспотенциальными перекидными контактами для внешней индикации неисправности.
Имеет возможность интеграции со SCADA-системами посредством CIM/CIU модулей.
Особенности и преимущества циркуляционных насосов GRUNDFOS MAGNA3
-Контроллер, встроенный в блок управления;
-TFT-дисплей для настройки и индикации состояния насоса;
-Возможность мониторинга тепловой энергии;
-Индикатор Grundfos Eye для отображения информации о текущем состоянии насоса;
-Беспроводная функция работы с несколькими насосами;
-Отсутствие необходимости во внешней защите электродвигателя;
-Теплоизоляционный кожух поставляется в комплекте с насосом;
-Широкий температурный диапазон, в котором температура жидкости не зависит от температуры окружающей среды;
-Журнал истории работы;
-Низкий уровень шума;
-Низкий уровень энергопотребления. Соответствует требованиям EuP 2013 и 2015;
-Энергоэффективная и надёжная конструкция насоса с электродвигателем на постоянных магнитах;
-Не требует технического обслуживания;
-Длительный период службы.
Режимы управления циркуляционных насосов GRUNDFOS MAGNA3
-Режим AUTOadapt (заводская настройка), подходит для большинства установок
-Режим FLOWadapt, для гидросистем, в которых требуется ограничитель расхода
-Режим пропорционального регулирования
-Режим постоянного давления
-Режим регулирования с постоянной температурой
-Режим регулирования с постоянным перепадом температур
-Режим управления с постоянной скоростью вращения
Функция FLOWlimit позволяет дополнительно ограничить расход насоса при работе в других режимах управления и гарантирует, что максимальный расход никогда не будет превышен.
